Pinbelegung der 7-Pol. Stecker für 12V:
|

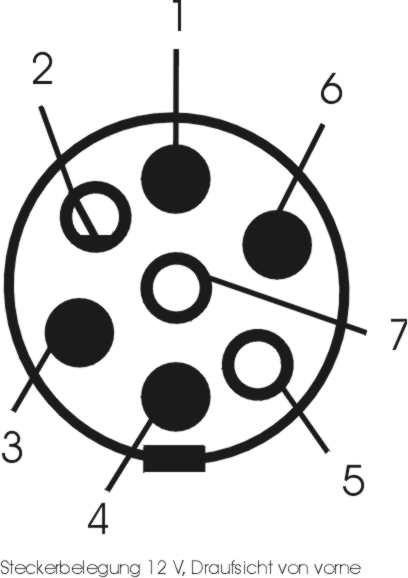

Das Bild zeigt die Belegung eines Steckers wie er üblicherweise
für 12V-KFZ verwendet wird. Das Bild zeigt die Draufsicht von vorne
auf die Steckkontakte, NICHT die Anschlussseite, diese ist Spiegelverkehrt!
Diese 7-Poligen Stecker werden neuerdings immer öfter durch 13-Polige Stecker ersetzt. Zu (**): Mit Klemme 54g wurde früher das Bremsventil im Hänger für die Dauerbremse betätigt. Dies ist heute nicht mehr zulässig, diese Klemme bleibt also frei! |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Pinbelegung der 7-Pol. Dose für 12V:
|

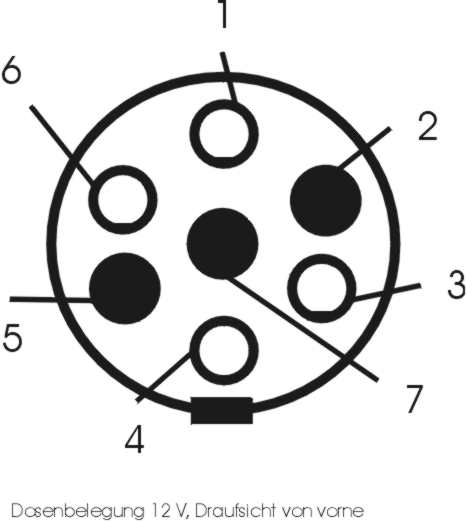

Das Bild zeigt die Belegung einer Dose wie sie üblicherweise für
12V-KFZ verwendet wird. Das Bild zeigt die Draufsicht von vorne auf die
Steckkontakte, NICHT die Anschlussseite, diese ist Spiegelverkehrt!
Diese 7-Poligen Dosen werden neuerdings immer öfter durch 13-Polige Dosen ersetzt. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pinbelegung 13-Pol. Dose für 12V:
(leider kein Bild vorhanden) |
Pinbelegung der 13-Pol. Dose für 12V:
|
Hinweise:
zu (*1*): Die drei Masseleitungen dürfen auf der Anhängerseite nicht miteinander verbunden werden! zu (*2*): Die Kennzeichenbeleuchtung muss so angeschlossen werden, dass keine Lampe dieser Beleuchtung gleichzeitig mit den Pins 5 und 7 verbunden ist! zu (*3*): Anhängererkennung: Im Stecker ist Pin 12 mit Pin 3 verbunden um dem Zugfahrzeug zu melden, ob ein Anhänger angeschlossen ist. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

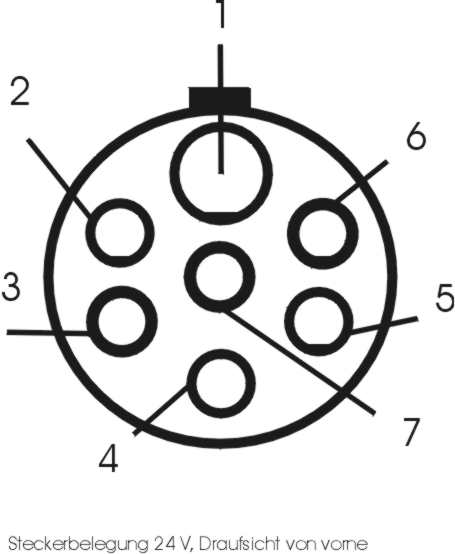

Pinbelegung des 7-Pol. Stecker für 24V:
|
Das Bild zeigt die Belegung eines Steckers wie er üblicherweise
für 24V-KFZ verwendet wird. Das Bild zeigt die Draufsicht von vorne
auf die Steckkontakte, NICHT die Anschlussseite, diese ist Spiegelverkehrt!
Bemerkung: Verwendung siehe zugehörige Dose.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Pinbelegung der 7-Pol. Dose für 24V:
|
Diese Dose wird üblicherweise in in LKW mit 24V-Bordnetz verwendet.
Sie wird wie in der Tabelle angegeben benutzt, um Blinker, Bremse, Rücklicht,...
zu versorgen. Neuerdings werden diese Dosen durch 13 oder 14-Pol. Dosen
ersetzt.

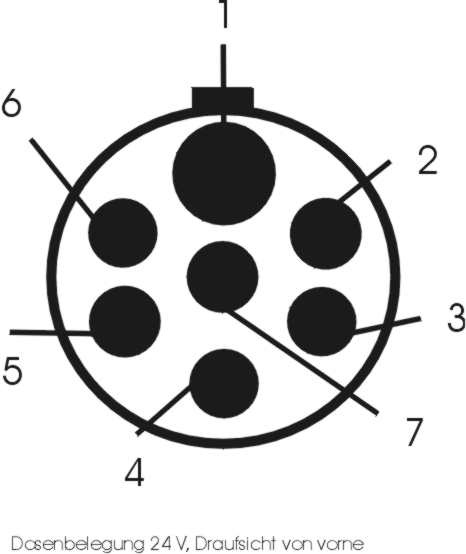

Bemerkung: Diese Dosen sind meist dadurch markiert, dass wenn man vorne die Klappe öffnet und auf den Grund der Dose schaut, der Boden aus dem die Kontakte ragen, schwarz gefärbt ist. Außerdem handelt es sich bei allen Kontakten um 'male'- Kontakte ('männlich'). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

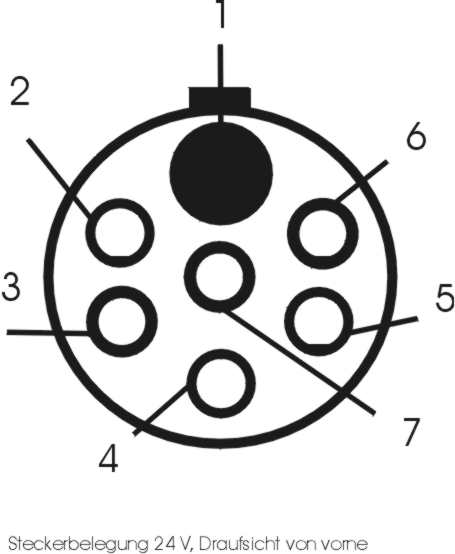

Bemerkung: Dieser Stecker und die weiter unten zugehörige
Dose werden üblicher Weise nicht für die in der
Tabelle angegeben Funktionen verwendet. Diese Stecker werden üblicherweise
zur Versorgung der Nebelschlussleuchte und des Rückfahrscheinwerfers
in LKWs verwendet.
Die Belegung ist dann wie folgt:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Verwendungshinweis: Siehe zugehöriger Stecker weiter oben!

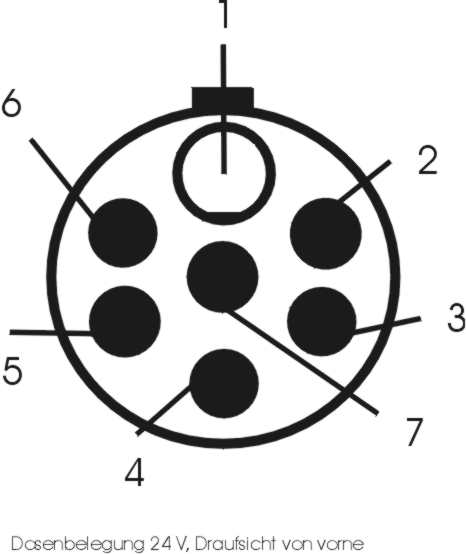

Bemerkung: Diese Dosen sind meist dadurch markiert, dass wenn man vorne die Klappe öffnet und auf den Grund der Dose schaut, der Boden aus dem die Kontakte ragen, weiss gefärbt ist. Außerdem handelt es sich bei 6 Kontakten um 'male'- Kontakte ('männlich'), ein Kontakt (Pin 1) ist 'female' (weiblich). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Diverse Klemmenbelegungen (allgemein):
|
|
